Angr入门

一.前言

angr_ctf项目：GitHub - jakespringer/angr_ctf

​ angr是一个支持多处理架构的用于二进制文件分析的工具包，它提供了动态符号执行的能力以及多种静态分析的能力。项目创建的初衷，是为了整合此前多种二进制分析方式的优点，并开发一个平台，以供二进制分析人员比较不同二进制分析方式的优劣，并根据自身需要开发新的二进制分析系统和方式。

​ angr_ctf则是一个专门针对angr的项目，里面有17个angr相关的题目。这些题目只有一个唯一的要求：你需要找出能够使程序输出“Good Job”的输入，这也是符号执行常见的应用场景。

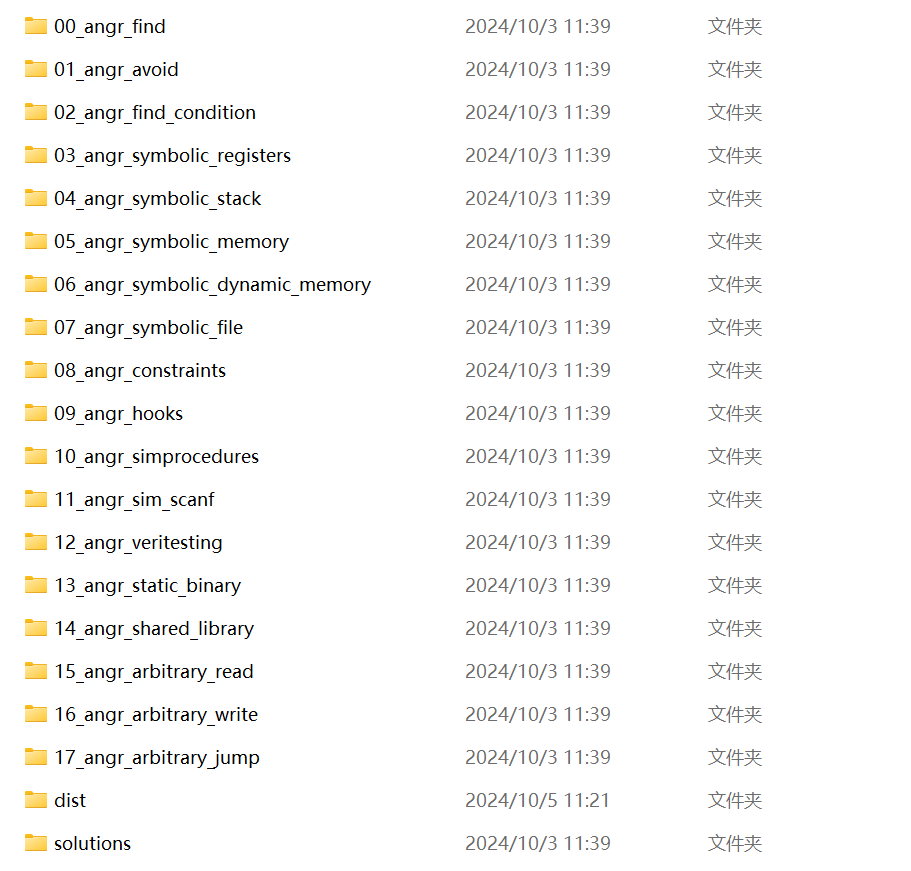

image-20241005174038492

前面的18个文件夹分别对应每个题目附件的源码，然后dist文件夹里是编译好的题目附件，均是32bit的.ELF文件，solutions文件夹中则是angr的脚本，scaffold.py是我们做题人所需要补全的文件，里面的？？？ …，都是待补全的，solve.py则是参考答案，但是实践下来发现里面的一些地址数据和脚本是有一些错误的。

具体练习的脚本都在文件夹里。

以下文章摘自：

angr_ctf——从0学习angr（一）：angr简介与核心概念 - Uiharu - 博客园 (cnblogs.com)

angr_ctf——从0学习angr（二）：状态操作和约束求解 - Uiharu - 博客园 (cnblogs.com)

angr_ctf——从0学习angr（三）：Hook与路径爆炸 - Uiharu - 博客园 (cnblogs.com)

二.Angr核心概念

1.顶层接口

​ Project类是angr的主类，也是angr的开始，通过初始化该类的对象，可以将你想要分析的二进制文件加载进来，就像这样：

import angr
p = angr.Project('/bin/true')

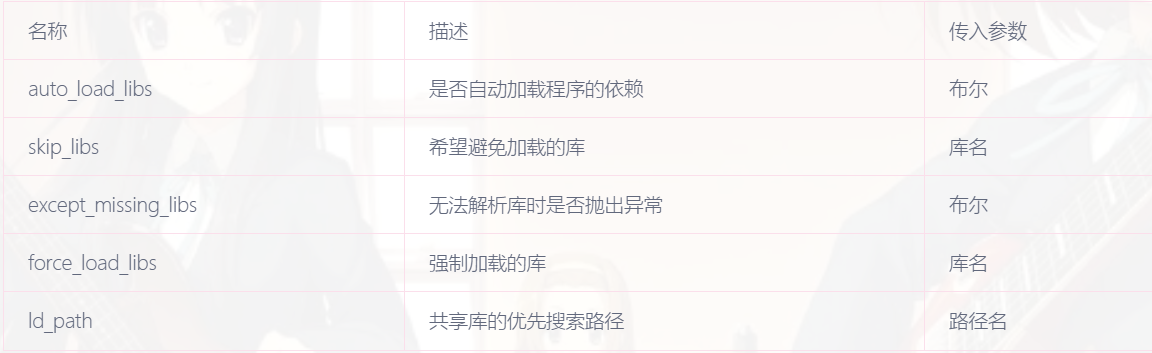

​ 参数为待分析的文件路径，它是唯一必须传入的参数，此外还有一个比较常用的参数load-options，它指明加载的方式，如下：

image-20241005175231237

​ 使用angr时最重要的就是效率问题，少加载一些无关结果的库能够提升angr的效率，如下：

import angr
p = angr.Project('/bin/true', auto_load_libs=False)

​ 任何附加的参数都会被传递到angr的加载器，即CLE.loader中（CLE 即 CLE Loads Everything的缩写）

Project类中有许多方法和属性，例如加载的文件名、架构、程序入口点、大小端等等：

>>> print(p.arch, hex(p.entry), p.filename, p.arch.bits, p.arch.memory_endness )
<Arch AMD64 (LE)> 0x4023c0 /bin/true 64 Iend_LE
2.状态State

​ Project实际上只是将二进制文件加载进来了，要执行它，实际上是对SimState对象进行操作，它是程序的状态。用docker来比喻，Project相当于开发环境，State则是使用开发环境制作的镜像。

​ 要创建状态，需要使用Project对象中的factory，它还可以用于创建模拟管理器和基本块（后面提到），如下：

init_state = p.factory.entry_state()

预设状态有四种方式如下：

image-20241005182631950

​ 状态包含了程序运行时的一切信息，寄存器、内存的值、文件系统以及符号变量等，这些信息的使用等用到时再进一步说明。

​ entry_state和blank_state是常用的两种方式，后者通常用于跳过一些极大降低angr效率的指令，它们间的对比如下：

>>> state = p.factory.entry_state()
>>> print(state.regs.rax, state.regs.rip)
<BV64 0x1c> <BV64 0x4023c0>

>>> state = p.factory.blank_state(addr=0x4023c0)
>>> print(state.regs.rax, state.regs.rip)
<BV64 reg_rax_42_64{UNINITIALIZED}> <BV64 0x4023c0>

​ 在blank_state方式中，我们仍将地址设定为程序的入口点，然而rax中的值由于没有初始化，它现在是一个名字，也即符号变量，这是符号执行的基础，后续在细说。

​ 此外，可以看到寄存器中的数据类型并不是int，而是BV64，它是一个位向量（Bit Vector），有关位向量的细节之后再说。

3.模拟管理器（Simulation Manager）

​ 上述方式只是预设了程序开始分析时的状态，我们要分析程序就必须要让它到达下一个状态，这就需要模拟管理器的帮助（简称SM）.

​ 使用以下指令能创建一个SM，它需要传入一个state或者state的列表作为参数：

simgr  = p.factory.simgr(state)

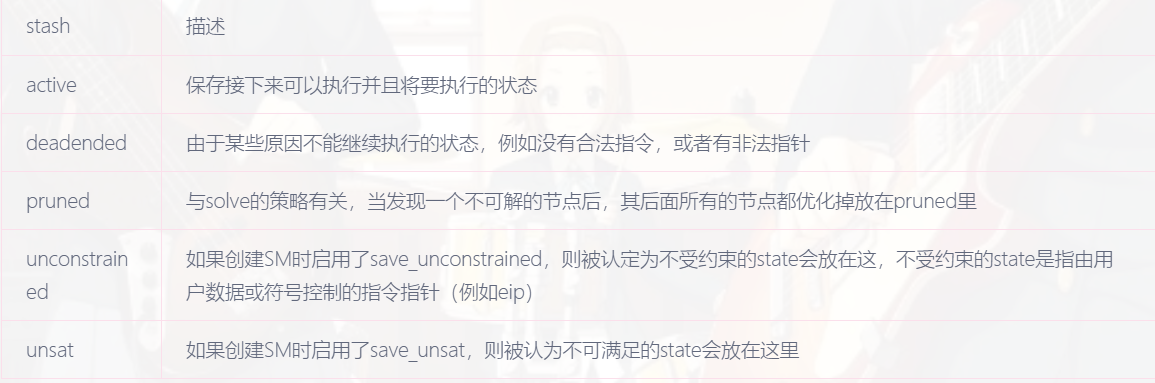

SM中有许多列表，这些列表被称为stash，它保存了处于某种状态的state，stash有如下几种：

image-20241005183019790

​ 默认情况下，state会被存放在active中。

stash中的state可以通过move()方法来转移，将fulter_func筛选出来的state从from_stash转移到to_stash：

simgr.move(from_stash='deadended', to_stash='more_then_50', filter_func=lambda s: '100' in s.posix.dumps(1))

​ stash是一个列表，可以使用python支持的方式去遍历其中的元素，也可以使用常见的列表操作。但angr提供了一种更高级的方式，在stash名字前加上one_，可以得到stash中的第一个状态，加上mp_，可以得到一个mulpyplexed版本的stash。

此外，稍微解释一下上面代码中的posix.dumps：

  • state.posix.dumps(0):表示到达当前状态所对应的程序输入
  • state.posix.dumps(1):表示到达当前状态所对应的程序输出

上述代码就是将deadended中输出的字符串包含’100’的state转移到more_then_50这个stash中。

可以通过step()方法来让处于active的state执行一个基本块，这种操作不会改变state本身：

state = p.factory.entry_state()
simgr = p.factory.simgr(state)
print(state.regs.rax, state.regs.rip)
<BV64 0x1c> <BV64 0x4023c0>

print(simgr.one_active)
<SimState @ 0x4023c0>

simgr.step()
<SimulationManager with 1 active>
print(simgr.one_active)
<SimState @ 0x529240>

print(state.regs.rax, state.regs.rip)
<BV64 0x1c> <BV64 0x4023c0>

最后也是SM最常用的技术：探索技术（explorer techniques）

可以使用explorer方法去执行某个状态，直到找到目标指令或者active中没有状态为止，它有如下参数：

  • find：传入目标指令的地址或地址列表，或者一个用于判断的函数，函数以state为形参，返回布尔值
  • avoid：传入要避免的指令的地址或地址列表，或者一个用于判断的函数，用于减少路径

此外还有一些搜索策略，之后会集中讲解，默认使用DFS（深度优先搜索）。

explorer找到的符合find的状态会被保存在simgr.found这个列表当中，可以遍历其中元素获取状态。

4.符号执行

​ angr作为一个二进制分析的工具包，但它通常作为符号执行工具更为出名。

​ 符号执行就是给程序传递一个符号而不是具体的值，让这个符号伴随程序运行，当碰见分支时，符号会进入哪个分支呢？

​ angr的回答是全都进入！angr会保存所有分支，以及分支后的所有分支，并且在分支时，保存进入该分支时的判断条件，通常这些判断条件时对符号的约束。

​ 当angr运行到目标状态时，就可以调用求解器对一路上收集到的约束进行求解，最终得到某个符号能够到达当前状态的值。

​ 例如，程序接收一个int类型的输入，当这个输入大于0小于5时，就会执行某条保存在该程序中，我们希望执行的指令（例如一个后门函数backdoor），具体而言如下图所示：


​ angr会沿着分支按照某种策略（默认DFS）进行状态搜索，当达到目标状态（也就是backdoor能够执行的状态），此时angr已经收集了两个约束（x>0 以及x<=5），那么angr就通过这两个约束对x进行求解，解出来的x值就是能够让程序执行backdoor的输入。

​ 在复杂的程序当中，从一个符号到backdoor的路径可能十分复杂，甚至包含一些加密解密的过程，这时就是angr大显身手的时候了。

5.寄存器访问

可以通过state.regs.寄存器名来访问和修改寄存器

>>> print(state.regs.eax, state.regs.ebx)
<BV32 0x1c> <BV32 0x0>
>>> state.regs.eax +=1
>>> print(state.regs.eax, state.regs.ebx)
<BV32 0x1d> <BV32 0x0>
6.栈访问

栈访问涉及两个寄存器：ebp和esp，以及两个指令：push和pop，对于寄存器的访问与其他寄存器相同

push和pop指令可以通过以下方法调用

state.stack_push(value)
state.stack_pop()
6.内存访问

使用以下两个指令对内存读写：

读内存-state.memory.load(addr, size,endness)

写内存-state.memory.store(data,size,endness)

endness是指使用的大小端，通常应该和程序使用的大小端保持相同，而程序所使用的大小端可以用p.arch.memory_endness查询，因此在对默认值没有把握时，请让endness=p.arch.memory_endness。

此外，上述两个函数的size的单位均为字节，示例如下：

>>> state.memory.store(0x4000,state.solver.BVV(0x0123456789,40))
>>> print(state.memory.load(0x4001,2))
<BV16 0x2345>

其中存入地址0x4000处的数据是一个位向量，之后会介绍。

7.文件操作

​ angr提供了一个SimFile类用来模拟文件，通过将SimFile对象插入到状态的文件系统中，在使用angr分析程序时就可以使用该文件

filename = 'test.txt'
simfile = angr.storage.SimFile(name=filename, content=data, size=0x40)
state.fs.insert(filename, simfile)

上述指令能创建一个SimFile对象，文件名为test.txt，内容为data，输入的内容长度为0x40，单位为字节

​ 之后，使用state.fs.insert方法，将SimFile对象插入到状态的文件系统中，在模拟运行程序时就可以使用这个文件了。

8.位向量

​ 对于内存、寄存器等进行操作时，不仅可以使用python的int，angr还提供了位向量（Bit Vector，BV）

​ 位向量就是一串比特的序列，这于python中的int不同，例如python中的int提供了整数溢出上的包装。而位向量可以理解为CPU中使用的一串比特流，需要注意的是，angr封装的位向量有两个属性：值以及它的长度

我们先生成几个位向量：

>>> one = state.solver.BVV(1,64)
>>> one_hundred = state.solver.BVV(100,64)
>>> short_nine = state.solver.BVV(9,27)
>>> print(one,one_hundred,short_nine)
<BV64 0x1> <BV64 0x64> <BV27 0x9>

BVV能够生成一个位向量，第二个参数表示该位向量的长度，单位为bit

这些位向量相互之间能够进行运算，但参与运算的位向量的长度必须相同

print(short_nine+1)
<BV27 0xa>
print(one+one_hundred)
<BV64 0x65>
print(one+short_nine)
Traceback (most recent call last):
File ““, line 1, in
File “/home/kali/angr/venv/lib/python3.9/site-packages/claripy/operations.py”, line 50, in _op
raise ClaripyOperationError(msg)
claripy.errors.ClaripyOperationError: args’ length must all be equal

可以看到，当长度不一样时，claripy会提示“length must all be equal”，同时我们也得知，位向量运算的底层模块时claripy，之后会继续说明claripy

如果一定要进行长度不相等位向量之间的运算，可以扩展位向量，使用zero_extend会用零扩展高位，而sign_extend会在此基础上带符号地进行扩展

>>> print(one+short_nine.zero_extend(64-27))
<BV64 0xa>

请注意zero_extend的参数是扩展多少位，而不是扩展到多少位

此外，位向量还可以之间与python的int进行运算：

>>> print(one+1,one*5)
<BV64 0x2> <BV64 0x5>

接下来使用BVS（Bit Vectort Symbol）创建一些符号变量

>>> x = state.solver.BVS('x',64)
>>> y = state.solver.BVS('y',64)
>>> z = state.solver.BVS('notz',64)
>>> print(x,y,z)
<BV64 x_42_64> <BV64 y_43_64> <BV64 notz_44_64>

​ BVS的参数分别是符号变量名和长度，通过z的例子可以看到，BVS中符号变量名参数会影响位向量的名称，但这与你在angr脚本中使用这个符号变量的变量（也就是z）无关。

此时对符号变量进行运算，做比较判断，都不会得到一个具体的值，而是将这些操作统统保存到符号变量中：

>>> print(x+1)

<BV64 x_42_64 + 0x1>

9.符号约束与求解

a.符号约束

​ 每个符号变量本质上可以看做是一颗抽象语法树（AST），之前单独生成的符号变量可以看作是只有一层的AST，对它进行操作实际上是在扩展AST，这样的AST的构造规则如下：

  • 如果AST只有根节点的话，那么它必定是符号变量或位向量
  • 如果AST有多层，那么叶子节点为符号变量和位向量，其他节点为运算符

其中一个节点的左右孩子可以使用args来访问，节点本身存放的信息则使用op来访问。可以通过下面的例子来理解：

ast = (x+5)*(y-1)
print(ast)
<BV64 (x_45_64 + 0x5) * (y_43_64 - 0x1)>

print(ast.op)
mul

print(ast.args)
(<BV64 x_45_64 + 0x5>, <BV64 y_43_64 - 0x1>)

print(ast.args[0].op)
add>>> print(ast.args[0].args[0])
>>> print(ast.args[0].args[1])
<BV64 0x5>>>> print(ast.args[0].args[1].op)
BVV>>> print(ast.args[0].args[1].args)
(5, 64)>>> print(ast.args[0].args[0].args)
(‘x_45_64’, None, None, None, False, False, None)>>> print(ast.args[0].args[0].op)BVS

可以发现，对单独的节点取op的话，可以得到它的类型（示例中为BVV和BVS）

之前我们使用BVS创建了符号变量，现在如果对该符号变量进行比较判断操作，会得到如下结果：

>>> print(x>0)
<Bool x_42_64 > 0x0>

它现在不是一个位向量了，而是一个符号化的布尔类型

这些布尔类型的值可以通过is_true和is_false来判断，但对于上述有符号变量参与的布尔类型，它永远为false

>>> print(state.solver.is_true(x>0))
False
>>> print(state.solver.is_false(x>0))
False

此外需要注意的是，直接使用比较符号比较两个位向量，通常是默认不带符号的，例子如下：

mfive = state.solver.BVV(-5,64)
one = state.solver.BVV(1,64)
print(one>mfive)

print(mfive)
<BV64 0xfffffffffffffffb>
print(state.solver.is_true(one>mfive))
False

-5在内存中以0xfffffffffffffffb存储，作为无符号数，它比1要大

​ 符号约束是一个和状态相关的概念，或者说一个state除了包含内存、寄存器中的值这些信息外，还包含了符号约束，也就是要到达当前状态符号变量所必须满足的条件。

除了运行程序，SM根据分支收集起来的符号约束之外，也可以自行手动添加约束：

print(x,y)

state.solver.add(x>y)
[ y_43_64>]
state.solver.add(x>5)
[ 0x5>]
state.solver.add(x<8)
[<Bool x_45_64 < 0x8>]

此时，x必须满足大于5小于8，而y必须满足小于x。

b.符号求解

可以使用state.solver.eval(x)来求解当前状态（即state）中的符号约束下，x的值

>>> state.solver.eval(x)
6

求解完x之后，此时如果求解y，则会得到之前求解结果条件下的y，也就是说，y此时必定小于6

此外，很明显能够看到，x应该是有多个值的，可以solver中的其他方法取出来：

  • solver.eval(x):给出表达式的一个可能解
  • sovler.eval_one(x):给出表达式的解，如果有多个解，将抛出错误
  • solver.eval_upto(x,n)给出表达式的至多n个解
  • sovler.eval_taleast(x,n):给出表达式的n个解，如果解的数量少于n，则抛出错误
  • solver.eval_exact(x,n):给出表达式的n个解，如果解的个数不为n，则抛出错误
  • sovler.min(x):给出表达式的最小解
  • sovler.max(x):给出表达式的最大解

这些方法还有两个可省略的参数：

  • extra_constraints：可以作为约束进行求解，但不会被添加到当前状态

  • cast_to：将传递结果转换成指定数据类型，目前只能是int和bytes，例如

  • state.solver.eval(state.solver.BVV(0x41424344, 32), cast_to=bytes)` 将返回`b'ABCD'

​ 此外，如果将两个互相矛盾的约束加入到一个state当中，那么这个state就会被放到unsat这个stash里面，对这样的state进行求解会导致异常，可以使用**state.satisfiable()**来检查是否有解

​ 加入到状态中的约束在进行约束求解时的关系是“与”的关系，也就是说必须都得满足，那么如果有其他的关系，比如或之类的关系，该如何表示呢？

​ 事实上，根本不会存在或这样的约束之间的关系，因为angr保存所有分支，因此到达某个状态的条件必然是一层一层都满足的情况下到达的，如果在条件判断时有“或”这样的关系存在，那么这样的解将会出现在另一个state当中，而另一个state当中的符号约束之间也必然都是“与”的关系。
